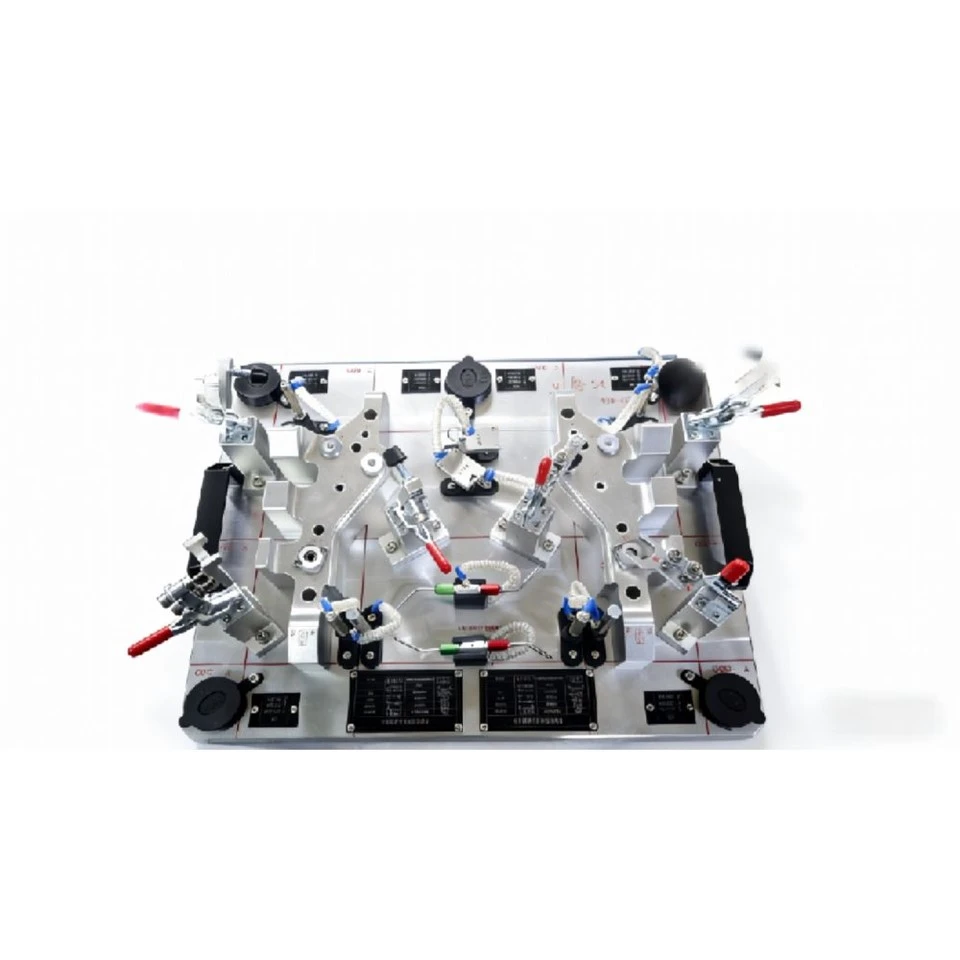

Il-pannelli ta 'rinfurzar interni huma s-sinsla tal-istabbiltà tal-kabina tal-pilota, li jiżguraw l-immuntar riġidu ta' airbags, ducting, u trim. L-attrezzaturi tagħna jipprovdu l-verifika kritika meħtieġa biex jimmaniġġjaw mudelli ta 'toqob kumplessi u kurvaturi strutturali tul assemblaġġi simetriċi. Billi niżguraw allinjament preċiż tad-datum kemm għall-komponenti LH kif ukoll RH, aħna ngħinu lill-manifatturi tal-Livell 1 jeliminaw il-vibrazzjoni u n-nuqqas ta 'qbil tal-assemblaġġ, u niżguraw pedament sod għall-modulu ta' ġewwa kollu.

Integrità Ġeometrika u Kontroll tad-Datum Multi-Punt

L-isfida primarja fil-pannelli ta' rinfurzar-sew jekk azzar ittimbrat jew-polimeri ta' saħħa għolja-hija tikkontrolla t-tolleranza kumulattiva ta' punti multipli ta' rbit. L-attrezzaturi tagħna jutilizzaw aQafas Stabbilizzat -Doppju, li tippermetti l-ispezzjoni simultanja ta 'pari simetriċi b'konsistenza assoluta ta' koordinati. Aħna niffokaw fuq il-il-pożizzjoni vera tal-ġewż tal-weldjatura-u s-sits tal-klipp-, li juża mandrini ta 'l-azzar imwebbes biex jivverifikaw id-dijametri tat-toqob u l-orjentazzjonijiet ġewwa± 0.05mm. Dan il-proċess ta 'validazzjoni rigoruż jiżgura li l-pannell ta' rinfurzar jintegra perfettament mal-body-in-abjad (BIW) u l-carrier tal-kabina tal-pilota, jipprevjeni squeaks strutturali u jiżgura l-affidabbiltà tas-sistema tas-sigurtà tal-okkupant.

Attribut

Kategorija tal-Karatteristiċi	Standard ta' Implimentazzjoni
Skop tal-Komponent	Rinforzi IP / Parentesi tal-Pilastru / Appoġġ Intern tal-Bieb
Topoloġija ta' Fixture	Bażi Simmetrika Sinkronizzata (LH + RH Stazzjonijiet)
Sistema tad-Dtum	Għodda mwebbsa-Lokators tal-Azzar (HRC 58-62)
Eżattezza Pożizzjonali	±0.03mm għal Master Locators / ±0.05mm għal Sub-Datums
Loġika tal-Verifika	Go/No-Go Pin Matrix & Flushness Check Blocks
Materjal Bażi	Stress-Aluminju Meħlus jew Azzar Strutturali Iwweldjat
Traċċabilità	Laser Permanenti-Grid ta' Koordinati Inċiżi & Benchmarks CMM

Kopertura ta' Spezzjoni Komprensiva għal Karatteristiċi Kritiċi

L-iżgurar ta 'eżattezza dimensjonali, konsistenza pożizzjonali, u kontroll tal-kwalità affidabbli fil-produzzjoni kollha

product-700-700

Kopertura ta' Spezzjoni Komprensiva għal Karatteristiċi Kritiċi

L-iżgurar ta 'eżattezza dimensjonali, konsistenza pożizzjonali, u kontroll tal-kwalità affidabbli fil-produzzjoni kollha

product-700-700

Verifika tal-profil u tal-wiċċ

Validazzjoni preċiża tal-kontorni tal-parti u l-ġeometrija tal-wiċċ

product-700-700

Kontroll tal-Eżattezza tat-Toqba u tal-Pożizzjoni

Kejl preċiż tal-pożizzjonijiet tat-toqob u l-karatteristiċi tal-allinjament

product-700-700

Spezzjoni tal-Assembly Fit

Verifika tal-kompatibbiltà tal-partijiet fi ħdan is-sistemi ta' assemblaġġ

Affidabilità Ppruvata Industrijali

Inġinerija tal-Fondazzjoni tal-Integrità Strutturali tal-Kabina

Twassil ta' għodda ta'-durabilità għolja għal ċikli ta' produzzjoni tal-karozzi ta'-volum għoli.

15 +

* Snin ta' Għarfien fl-Iskeda ta' Komponenti Strutturali
520 +

* Proġetti ta' Tisħiħ u Bracket Mogħtija Globalment

Tgħallem AKTAR

FAQ

Q: Kif tivverifika l-allinjament ta' ġewż multipli tal-weldjatura-fuq panel wieħed?

A: Aħna nużaw approċċ ta' "Qfil sħiħ-Simulat". Kull pożizzjoni tal-ġewż tal-weldjatura-tiġi ċċekkjata bi preċiżjoni-mandrin bil-kamin tal-art jew pin li jiżżerżaq go/no-go. Dan jiżgura li meta l-parti tilħaq il-linja tal-assemblaġġ, kull bolt se jdaħħal perfettament mingħajr cross-threading jew allinjament ħażin.

Q: Jista 'l-apparat jiskopri warping ikkawżat mis-sħana waqt il-proċess ta' injezzjoni jew iwweldjar?

A: Iva. Il-bejtiet ta' referenza maħduma CNC-tagħna jipprovdu "Master Surface" li tirrappreżenta l-profil 3D teoretiku tal-parti. Kwalunkwe tgħawwiġ jew distorsjoni termali tiġi enfasizzata immedjatament billi tiġi ċċekkjata d-distakk bejn il-parti u l-bejta bl-użu ta’ gauges tal-ħeffa jew indikaturi diġitali.

Q: Kif tiżgura li l-apparat iżomm l-eżattezza tiegħu kemm għall-partijiet LH u RH?

A: Aħna magni ż-żewġ stazzjonijiet fuq setup wieħed CNC ta '-preċiżjoni għolja biex niżguraw li s-sistemi ta' koordinati jkunu riflessi perfettament. Din il-filosofija ta' "-Bażi Komuni" telimina l-varjazzjonijiet żgħar li jistgħu jseħħu meta jinbnew żewġ għodod separati.

Q: Huwa possibbli li tiċċekkja l-orjentazzjoni tal-parentesi tal-immuntar angolati?

A: Assolutament. Aħna niddisinjaw multi-assi "Slide Units" jew "Swing Blocks" li jiċċekkjaw il-parti mill-angolu eżatt tal-assemblaġġ. Dan jivverifika li l-karatteristiċi angolati ma "mulgħux lura" jew imxew matul il-proċess tal-manifattura.

Q: Kif timmaniġġja l-Bidliet fl-Inġinerija (ECO) għall-postijiet tat-toqob tal-immuntar?

A: Aħna nużaw "Modular Bushing Plates." Jekk tinbidel pożizzjoni ta 'toqba, għandna bżonn biss li nissostitwixxu l-pjanċa speċifika tal-inserzjoni tal-azzar aktar milli nimmodifikaw il-bażi kollha tal-apparat, li nipprovdu rispons kost-effettiv u rapidu għall-iterazzjonijiet tad-disinn.

Q: L-apparat jipprovdi dejta kwantitattiva għall-SPC (Kontroll tal-Proċess Statistiku)?

A: Kull għodda tinkludi punti ta' kejl pre-definiti għal CMM jew sondi tad-driegħ portabbli. Nistgħu wkoll nintegraw gauges diġitali mingħajr fili fil-postijiet l-aktar kritiċi tiegħek-għall--kwalità (CTQ) għall-monitoraġġ tal-proċess-ħin reali.

Q: Kif tipproteġi l-apparat kontra l-ilbies f'ambjent ta 'produzzjoni 24/7?

A: Il-komponenti kollha ta' xedd-għoli, bħal locators u bushings, huma magħmula minn azzar imkessaħ ta'-frekwenza għolja. Dawn huma ddisinjati bħala partijiet ta' "-Bidla ta' malajr", li jippermettu lit-tim tal-manutenzjoni tiegħek jissostitwihom fi ftit minuti biex iżomm il-preċiżjoni oriġinali tal-fabbrika.

Q: Liema standards ta 'tbaħħir u dokumentazzjoni ssegwi għall-kunsinna barra l-pajjiż?

A: Aħna nipprovdu ippakkjar ta' grad ta' esportazzjoni-bi protezzjoni VCI kontra-sadid. Kull vjeġġ jinkludi pakkett diġitali komprensiv: rapport 100% CMM, fajls tad-disinn 3D CAD, manwal tal-utent fotografiku, u ċertifikazzjoni tal-konformità.

Tipi ta' Fixture

Apparat tal-Iwweldjar
Iċċekkjar Fixture

Apparat tal-Iwweldjar

Ikseb allinjament preċiż u riżultati ta 'wweldjar ripetibbli bl-attrezzaturi tal-iwweldjar tagħna. Iddisinjati għal ikklampjar stabbli u pożizzjonament preċiż, inaqqsu d-distorsjoni, itejbu l-konsistenza tal-weldjatura, u jappoġġaw produzzjoni effiċjenti kemm fil-linji manwali kif ukoll awtomatizzati.
Iċċekkjar Fixture

L-attrezzaturi tal-iċċekkjar tagħna huma ddisinjati biex jiżguraw spezzjoni dimensjonali preċiża u verifika konsistenti tal-kwalità għall-komponenti tal-karozzi. Minn partijiet stampati għal assemblaġġi kumplessi, nipprovdu soluzzjonijiet ta 'spezzjoni affidabbli li jappoġġaw il-validazzjoni GD&T, itejbu r-ripetibilità, u jnaqqsu d-difetti tal-produzzjoni.
