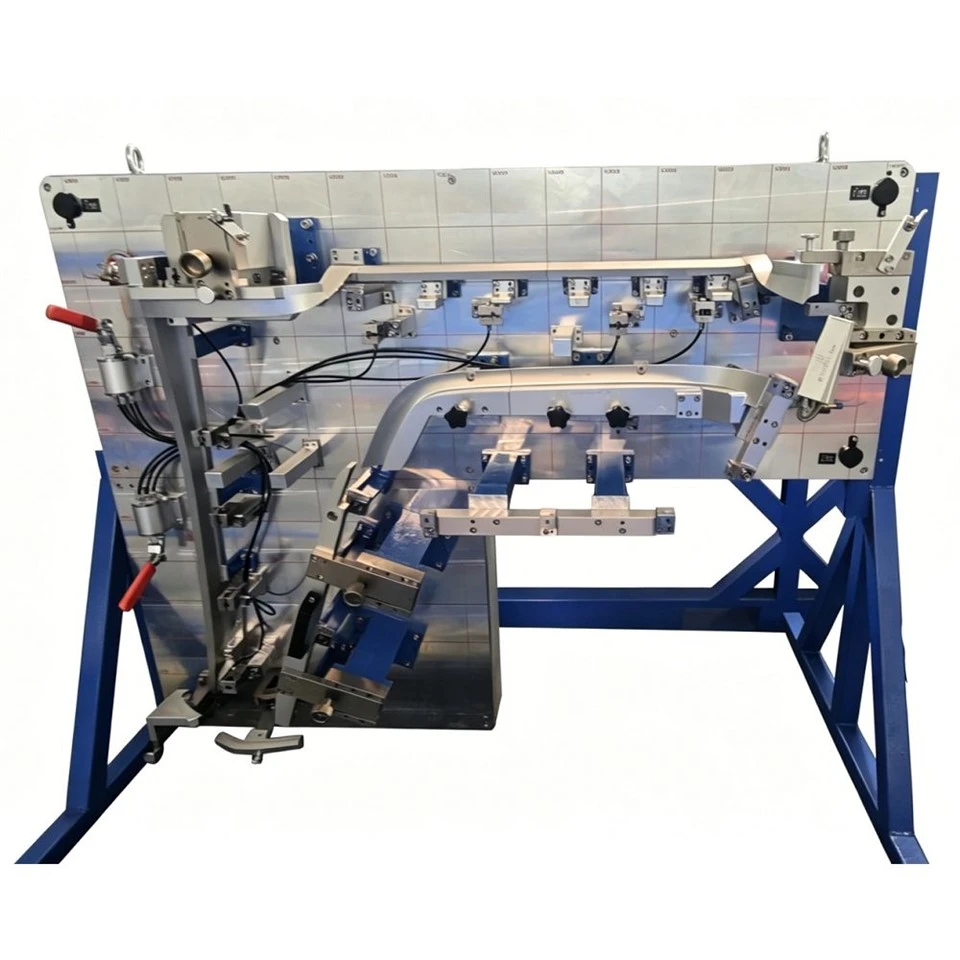

Il-console taċ-ċentru hija l-qalba tal-ergonomija ta 'ġewwa tal-vettura, u titlob armonija perfetta bejn ir-riġidità strutturali u r-raffinament estetiku. Is-soluzzjonijiet ta’ spezzjoni tagħna huma mfassla biex jimmaniġġjaw il-kumplessità għolja ta’ dawn l-assemblaġġi b’ħafna-komponenti, fejn it-twaħħil ta’ preċiżjoni ma jkunx-negozjabbli għal bins tal-ħażna, interfaces elettroniċi, u overlays dekorattivi. Aħna nipprovdu pjattaforma ta 'validazzjoni robusta li tippermetti lill-manifatturi tal-Livell 1 jivverifikaw kemm l-iskeletru strutturali kif ukoll il-ġilda finali, u niżguraw li kull console tissodisfa l-istandards stretti tal-mess u viżwali meħtieġa għal esperjenza ta' sewqan premium.
Inġinerija Modulari u Verifika Multi-Funzjonali
L-ispezzjoni ta' console taċ-ċentru teħtieġ tagħmir li jista' jimmaniġġja diversi materjali-minn plastiks strutturali rinfurzati sa uċuħ dekorattivi artab-imgeżwer. L-attrezzaturi tagħna jidhru aBażi Ibrida -Tqilli jgħaqqad l-istabbiltà tal-aluminju fondut mal-preċiżjoni tal-bejtiet tar-reżina maħduma CNC-. Aħna ninkorporawInterfaces tat-Tgħammir Simulatibiex tivverifika l-allinjament tal-console mal-pannell tal-istrumenti u t-tapit tal-art, li jiffoka fuq it-tranżizzjonijiet kritiċi "Flush & Gap" (F&G). Billi nużaw taħlita ta' indikaturi elettroniċi għall-pożizzjonijiet tal-klipp-sedil u gauges speċjalizzati tal-go/no-go għall-ħolders tat-tazzi u ċ-ċappetti tal-arrest, aħna niżguraw li l-assemblaġġ totali jibqa' fi ħdan stretttolleranza ta '±0.15mmtieqa, telimina r-rattles potenzjali u kwistjonijiet ta 'twaħħil qabel il-modulu jilħaq il-linja tal-assemblaġġ tal-vettura.
Attribut
|
Kategorija tal-Karatteristiċi |
Standard ta' Implimentazzjoni |
|
Komponent Focus |
Korp tal-Konsola Prinċipali / Assemblaġġi ta 'l-Armrest / Pannelli tal-Ġnub |
|
Bażi Fixture |
Aluminju fondut ta' grad-għoli (Flat-Micron) |
|
Sistema ta 'Lokalizzazzjoni |
Pinnijiet ta 'l-Azzar imwebbes b'Restrizzjonijiet 2-Way/4-Way |
|
Profil tal-wiċċ |
±0.1mm għal Żoni Interface /±0.2mm għal Żoni Mhux-Kritiċi |
|
Funzjonalità |
Clip Integrat-Ittestjar tal-Forza tal-Ingaġġ u Kontrolli tal-Bandil taċ-Ċappetti |
|
Sistema ta 'Kklampjar |
Klamps Pnewmatiċi jew Heavy- ta' Toggle Duty -Rilaxx malajr |
|
Integrazzjoni tal-Kejl |
-Issettja minn qabel il-Punti tal-Kejl tas-CMM u l-Portijiet tal-Ġbir tad-Dejta |
Kopertura ta' Spezzjoni Komprensiva għal Karatteristiċi Kritiċi
Manifattura ta' Preċiżjoni u Rekord Globali
Nikkontrollaw l-Integrazzjoni tal-Forma u l-Funzjoni
Jipprovdu l-industrija-preċiżjoni ewlenija għall-arkitetturi interni l-aktar kumplessi.
-
15 +Snin ta' Għarfien f'-Għodda Intern fuq Skala Kbira
-
650 +Fixtures tal-Console taċ-Ċentru Mogħtija lill-Fornituri tal-Livell 1 Globali
FAQ
Q: Kif l-apparat jgħodd għall-flessibbiltà ta 'qxur kbar tal-console tal-plastik?
A: Aħna nużaw disinn "Full-Contour Nesting". Il-bażi tal-apparat huwa CNC-makna biex taqbel mal-wiċċ teoretiku eżatt CAD tal-parti. Dan jipprovdi appoġġ kontinwu tul il-komponent kollu, jipprevjeni l-gravità-sagging indott waqt il-kejl u jiżgura li d-dejta tirrifletti l-ġeometrija vera tal-parti.
Q: Dan l-apparat jista 'jittestja l-funzjonalità ta' partijiet li jiċċaqilqu, bħal armrests jew għotjien tal-ħażna?
A: Iva. Nistgħu nintegraw "Blokki ta' Clearance Funzjonali" u swing-kontrolli li jissimulaw il-firxa tal-moviment għall-assemblaġġi li jiċċaqalqu. Dan jippermettilek tivverifika li ċ-ċappetti u l-lukketti joperaw bla xkiel mingħajr interferenza minn pannelli dekorattivi ħdejn xulxin.
Q: Kif timmaniġġja varjanti multipli tal-console (eż. Trims tat-trażmissjoni Manwal vs. Awtomatiku)?
A: Aħna niddisinjaw l-attrezzaturi tagħna b'Inserzjonijiet Modulari Interkambjabbli. Il-bażi prinċipali tibqa' l-istess, filwaqt li blokki speċifiċi "Plug-u-Play" jistgħu jiġu skambjati biex jakkomodaw konfigurazzjonijiet ta' shift differenti ta' gear-jew livelli ta' trim, u b'mod sinifikanti jitnaqqsu l-ispejjeż ġenerali tal-għodda tiegħek.
Q: Huwa possibbli li jiġu integrati sensuri elettroniċi għall-iskoperta tal-preżenza tal-klipp?
A: Assolutament. Għal produzzjoni ta'-volum għoli, nistgħu ngħammar l-apparat b'sensors induttivi jew ottiċi li jikkonfermaw li kull clip tal-metall jew qfil tal-plastik huwa preżenti u bilqiegħda b'mod korrett. Dawn jistgħu jiġu konnessi ma 'kaxxa tad-dawl "OK/NG" għal feedback rapidu tal-operatur.
Q: Kif tiżgura li l-eżattezza tal-apparat tinżamm waqt it-trasport u l-użu qawwi?
A: L-attrezzaturi kollha tagħna huma mibnija b'kustilji strutturali rinfurzati u jinkludu erba-saqajn tal-livellar tal-punti. Aħna nipprovdu wkoll "Master Gauges" jew "Iċċekkja Mudelli" li jippermettu lit-tim tiegħek jivverifika l-kalibrazzjoni tal-apparat f'minuti mingħajr il-bżonn ta' ġirja sħiħa tas-CMM.
Q: X'inhu l-proċess għall-aġġornament tal-apparat wara Bidla fl-Inġinerija (ECO)?
A: Minħabba li nużaw filosofija ta' disinn modulari, il-biċċa l-kbira tal-aġġornamenti jirrikjedu biss mill-ġdid-makkinar ta' inserzjoni speċifika aktar milli l-bażi kollha. Aħna nipprovdu disinji 3D aġġornati u nistgħu nibgħatu blokki ta 'sostituzzjoni lejn il-faċilità tiegħek għal installazzjoni rapida fuq il-post biex innaqqsu l-waqfien tal-produzzjoni.
Q: Kif tipproteġi l-uċuħ artab-imgeżwer jew tal-ġilda waqt l-ispezzjoni?
A: Il-punti kollha ta' kuntatt għaż-żoni "A-Wiċċ" huma magħmulin minn reżini ta' grad-li ma jagħmlux ħsara lill--mediċi jew fihom kisi protettivi tal-feltru. Aħna wkoll niddisinjaw is-sekwenza tal-ikklampjar biex niżguraw li l-pressjoni tiġi applikata biss għal kustilji strutturali jew flanġijiet mhux-viżibbli.
Tipi ta' Fixture
- Apparat tal-Iwweldjar
- Iċċekkjar Fixture
-
Apparat tal-IwweldjarIkseb allinjament preċiż u riżultati ta 'wweldjar ripetibbli bl-attrezzaturi tal-iwweldjar tagħna. Iddisinjati għal ikklampjar stabbli u pożizzjonament preċiż, inaqqsu d-distorsjoni, itejbu l-konsistenza tal-weldjatura, u jappoġġaw produzzjoni effiċjenti kemm fil-linji manwali kif ukoll awtomatizzati.
-
Iċċekkjar FixtureL-attrezzaturi tal-iċċekkjar tagħna huma ddisinjati biex jiżguraw spezzjoni dimensjonali preċiża u verifika konsistenti tal-kwalità għall-komponenti tal-karozzi. Minn partijiet stampati għal assemblaġġi kumplessi, nipprovdu soluzzjonijiet ta 'spezzjoni affidabbli li jappoġġaw il-validazzjoni GD&T, itejbu r-ripetibilità, u jnaqqsu d-difetti tal-produzzjoni.
